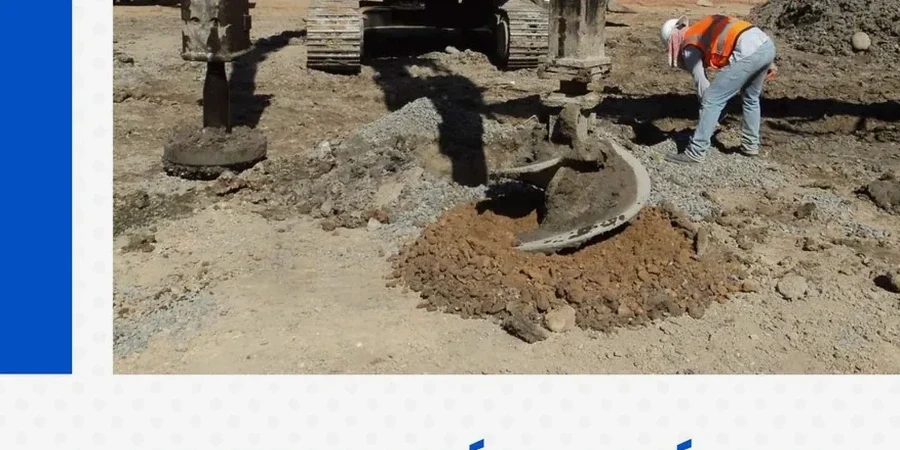

La géologie de la boucle de l'Oise, à Cergy, impose une vigilance particulière lorsqu'on projette des ouvrages lourds. Les alluvions modernes et les limons de débordement, souvent saturés en eau à cause de la proximité de l'étang de Cergy-Neuville, présentent des tassements différentiels notables. Nous avons constaté, en intervenant sur des lots de la ZAC des Linandes, que la solution de conception de colonnes ballastées devenait incontournable pour stabiliser des remblais de 4 à 5 mètres sous nappe. Ce procédé de renforcement de sol par inclusions granulaires sans cohésion permet de densifier le massif et d'accélérer la dissipation des surpressions interstitielles. Pour valider la portance avant traitement, on s'appuie souvent sur un essai CPT qui donne un profil continu de la résistance de pointe dans ces silts lâches.
Une colonne ballastée bien compactée par passes successives ne se contente pas de réduire le tassement : elle crée un chemin drainant qui élimine le risque de liquéfaction en zone sismique modérée.
Démarche et périmètre
Avec une altitude moyenne de 25 mètres NGF sur le plateau, mais descendant à 20 mètres en fond de vallée, Cergy se trouve au coeur d'un ancien méandre de l'Oise. Ce contexte topographique piège des poches de tourbes et d'argiles molles dont l'indice de compression Cc peut dépasser 0,4. La conception de colonnes ballastées que nous menons ici ne se résume pas à un simple maillage. Nous dimensionnons chaque colonne selon l'approche de Priebe, en ajustant le facteur d'amélioration n0 en fonction du taux d'incorporation et de l'angle de frottement du ballast (généralement un matériau roulé 40/80 mm). Nos notes de calcul intègrent systématiquement un contrôle de la contrainte de confinement latéral apporté par le sol encaissant, car un sol trop mou peut entraîner un fluage de la colonne sous charge. Cette analyse fine fait la différence entre un dallage industriel qui ne fissurera pas et un radier qui nécessitera des reprises coûteuses.
Contexte géotechnique local
Sur un chantier de logements collectifs proche de la gare de Cergy-le-Haut, le maître d'ouvrage avait initialement sous-estimé l'hétérogénéité des remblais anthropiques. Le sol présentait des poches de déchets de démolition à côté de vases très compressibles. Sans une conception de colonnes ballastées rigoureuse, le risque était un tassement différentiel de plus de 5 cm entre deux plots de fondation, rendant les joints de dilatation inopérants. Nous avons imposé un maillage serré de colonnes traversant toute l'épaisseur compressible jusqu'aux marnes et caillasses du Lutétien. Le plus grand danger, en omettant une reconnaissance précise, c'est de dimensionner des colonnes trop courtes qui poinçonneraient dans une couche molle sous-jacente, aggravant le phénomène de report de charge sur le sol non traité.
Questions fréquentes
Quel est le budget à prévoir pour une conception de colonnes ballastées à Cergy ?
Le coût d'une étude de conception de colonnes ballastées pour un projet à Cergy se situe généralement entre 1 470 € et 4 460 €. Ce montant couvre la campagne de reconnaissance géotechnique spécifique (CPT, sondages carottés), la modélisation du comportement du sol renforcé, la note de calcul de dimensionnement et le plan d'implantation des colonnes. Le prix final dépend de la superficie de la zone à traiter et de la complexité du site (pente, présence de nappe phréatique à faible profondeur).
Pourquoi ne pas simplement utiliser des pieux au lieu de colonnes ballastées dans la boucle de l'Oise ?
Les colonnes ballastées sont une solution semi-rigide qui s'avère souvent plus économique que les pieux pour traiter de grandes surfaces sous dallage ou remblai. Contrairement aux pieux qui reportent totalement la charge en profondeur, les colonnes ballastées améliorent le sol en place par compactage et inclusion granulaire. À Cergy, où les couches compressibles sont souvent épaisses mais pas trop molles (cu > 15 kPa), le réseau drainant des colonnes accélère la consolidation, ce que des pieux seuls ne font pas.
Quelle est la profondeur maximale atteinte par vos colonnes ballastées ?
Dans le secteur de Cergy, nous dimensionnons couramment des colonnes ballastées jusqu'à 12 mètres de profondeur. Cette limite est fixée par la capacité des vibreurs à maintenir un compactage efficace et par la nécessité d'ancrer les colonnes dans une couche porteuse compétente, généralement les marnes et caillasses du Lutétien. Au-delà, le frottement latéral du tube plongeur devient trop pénalisant et le risque de striction de la colonne augmente.
Comment garantissez-vous la qualité du compactage des colonnes ballastées ?
La qualité est assurée par l'enregistrement en continu des paramètres de fonçage et de compactage (intensité électrique, vitesse d'enfoncement, pression d'air). Nous couplons ces enregistrements à des essais de chargement statique sur colonne test (selon NF P94-160-2) et à des profils CPT inter-colonnes. Le rapport de contrôle compare le module pressiométrique du sol traité au module visé dans la note de calcul initiale.
Peut-on réaliser des colonnes ballastées en présence d'une nappe phréatique élevée ?
Oui, c'est même l'un des avantages majeurs de la technique. À Cergy, le toit de la nappe alluviale se situe souvent entre 1 et 2 mètres de profondeur. La technique de voie humide, avec refoulement d'eau, est parfaitement adaptée. Elle permet de stabiliser les parois du forage et de faciliter la pénétration du vibreur. Le ballast est mis en place sous l'eau, ce qui empêche la contamination du matériau par les sols fins environnants.
